Cisco Configuration Professional - CCP

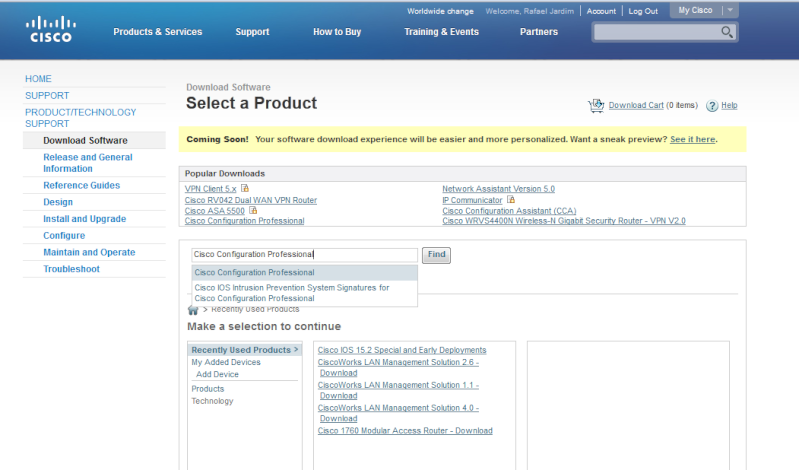

Basicamente a configuração dos roteadores da Cisco são realizadas via terminal (telnet ou ssh) ou via a porta Console do equipamento. Porém existe uma ferramenta gráfica desenvolvida pela própria fabricante para ajudar nessa tarefa. O nome da ferramenta é Cisco Configuration Professional e pode ser obtida gratuitamente em Cisco.com ( a página exige que seja feito um login para o download), se ela não estiver nos hot-links da aba Support, basta pesquisar conforme a imagem abaixo. Atualmente está em sua versão 2.6 e o instalador tem cerca de 160 MB. (Tive problemas com esse versão na minha máquina. Utilizo a 2.5 também disponível no site da Cisco)
O aplicativo roda em cima do Internet Explorer e de Java. Segue requisitos:
Para utilização do programa, a máquina precisa ter comunicação com o router e existem algumas linhas que precisam ser inseridas antes que a função web seja habilitada.
Depois de configuradas as linhas anteriores e com o equipamento tendo comunicação com o PC, podemos iniciar a configuração via CCP. Basta iniciar o programa e uma janela do IE será exibida (não podemos fechar a janela durante a inicialização do aplicativo). Assim que o programa iniciar será exibida a tela abaixo:
Onde podemos inserir o endereço do equipamento, login e senha. Não é necessário marcar "Connect Securely" se o comando ip http secure-server não for configurado. Caso seja a aplicação usa a porta 443 para falar com o router. Depois de cadastrar o equipamento podemos marcado 'OK' e na tela principal marcar Discover. Se tudo der certo o hostname será mostrado na lista como na imagem abaixo:
A partir desse momento podemos começar a configuração e até monitoração do equipamento usando os recursos do programa. Um exemplo da monitoração é o consumo de CPU, memória DRAM e status das interfaces, mostrado abaixo:
Enfim, é uma excelente ferramenta até mesmo para quem já tem conhecimento dos recursos da Cisco. Com ela podemos configurar:
Interfaces, AAA, ACLs, NTP, Firewall, QoS, DNS, DHCP, SNMP, VPN, Roteamento estático, RIP, EIGRP, OSPF, NAT e muitos outros recursos, alguns até com seu próprio Wizard. A ferramenta também pode mostrar o comportamento em tempo das filas de QoS, matchs em ACLs e NBAR. Até mesmo uma estrutura de Netflow o programa pode gerar na máquina em que está sendo utilizado.
Tudo pode ser feito com alguns clicks.Fica aí a minha dica para quem se interessar.
Mais detalhes em http://www.cisco.com/go/ciscocp
O aplicativo roda em cima do Internet Explorer e de Java. Segue requisitos:
Componentes do Sistema | Requisitos |
Processador | 2GHz ou superior |
Memória RAM | 1 GB, 2GB é o recomendado |
Memória em Disco | Pelo menos 400 MB |
Sistema Operacional | •Microsoft Windows 7-32 and 64 bit •Microsoft Windows Vista Business Edition •Microsoft Windows Vista Ultimate Edition •Microsoft Windows XP with Service Pack 3-32 bit •Mac OSX 10.5.6 running Windows XP using VMWare 2.0 |
Navegador | Internet Explorer 6.0 ou superior |
Resolução da Tela | 1024 X 768 |
Java Runtime Environment | JRE versions 1.6.0_11 up to 1.6.0_27 supported |
Adobe Flash Player | Version 10.0 or later, with Debug set to "No" |
Para utilização do programa, a máquina precisa ter comunicação com o router e existem algumas linhas que precisam ser inseridas antes que a função web seja habilitada.
- Código:
!
username Rafael privilege 15 password 0 Jardim
!
ip http server
ip http authentication local
!
Depois de configuradas as linhas anteriores e com o equipamento tendo comunicação com o PC, podemos iniciar a configuração via CCP. Basta iniciar o programa e uma janela do IE será exibida (não podemos fechar a janela durante a inicialização do aplicativo). Assim que o programa iniciar será exibida a tela abaixo:
Onde podemos inserir o endereço do equipamento, login e senha. Não é necessário marcar "Connect Securely" se o comando ip http secure-server não for configurado. Caso seja a aplicação usa a porta 443 para falar com o router. Depois de cadastrar o equipamento podemos marcado 'OK' e na tela principal marcar Discover. Se tudo der certo o hostname será mostrado na lista como na imagem abaixo:
A partir desse momento podemos começar a configuração e até monitoração do equipamento usando os recursos do programa. Um exemplo da monitoração é o consumo de CPU, memória DRAM e status das interfaces, mostrado abaixo:
Enfim, é uma excelente ferramenta até mesmo para quem já tem conhecimento dos recursos da Cisco. Com ela podemos configurar:
Interfaces, AAA, ACLs, NTP, Firewall, QoS, DNS, DHCP, SNMP, VPN, Roteamento estático, RIP, EIGRP, OSPF, NAT e muitos outros recursos, alguns até com seu próprio Wizard. A ferramenta também pode mostrar o comportamento em tempo das filas de QoS, matchs em ACLs e NBAR. Até mesmo uma estrutura de Netflow o programa pode gerar na máquina em que está sendo utilizado.
Tudo pode ser feito com alguns clicks.Fica aí a minha dica para quem se interessar.
Mais detalhes em http://www.cisco.com/go/ciscocp
Última edição por R. Jardim em Ter Jan 17, 2012 12:16 am, editado 2 vez(es)
Re: Cisco Configuration Professional - CCP
e acaba com a nossa alegria ? rs
sem brincadeiras agora, bom topico ;P
sem brincadeiras agora, bom topico ;P
